晶體諧振器的工作原理

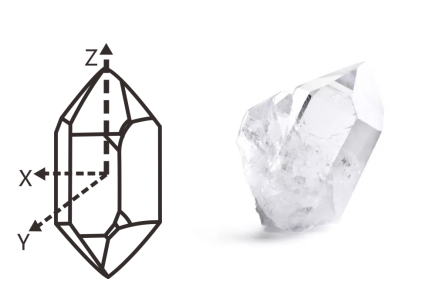

A 石英晶體諧振器 是一種利用石英晶體的壓電效應實現頻率穩定的電子元件。石英的化學成分為SiO2，屬于六方晶系氧化物礦物，主要包括低溫石英（α石英）和高溫石英（β石英）。這種晶體在受到壓力或熱量時會產生壓電效應，這是其作為諧振器的基本物理特性。

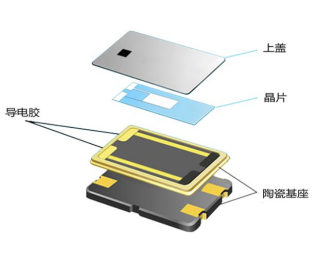

在實際制造中，石英晶體諧振器的基本結構是：將石英晶體按特定的方位角切成薄片（如AT切或BT切），兩面鍍銀制成電極，焊接引線，然后封裝成完整的器件。產品通常采用金屬外殼封裝，但也可以用玻璃、陶瓷或塑料封裝。當在電極上施加交變電壓時，芯片會產生機械振動，當電壓頻率與芯片的固有頻率一致時，就會發生顯著的壓電諧振現象。

石英晶體的壓電效應具有雙向轉換的特點：施加電場產生機械變形（逆壓電效應），施加機械壓力則產生電場（正壓電效應）。這一特性使其機械振動等效于電感L，與靜態電容C0共同構成LC諧振電路。這種結構使石英諧振器的Q值可達數萬甚至數百萬，遠遠優于普通的LC振蕩電路。

石英晶體諧振器主要工作在基頻和泛音兩種模式。通過優化電極設計和晶圓切割方法，可以針對不同的應用場景提升特定模式的性能。由于其出色的頻率穩定性，這類器件廣泛應用于通信設備、計算機系統、消費電子等領域。

隨著科技的發展，現代石英晶體諧振器已經能夠滿足從普通消費電子產品到高精度工業設備的多樣化需求。通過特殊的切割方式和封裝工藝，產品的溫度穩定性和可靠性能夠得到進一步提升，使其能夠在5G通信、物聯網等新興領域繼續發揮關鍵作用。
