了解石英晶體頻率特性：選擇適合您需求的最佳振蕩器解決方案

基本工作原理 石英晶體振蕩器

石英晶體振蕩器采用高品質壓電晶體，利用壓電效應產生穩定的振蕩。晶體的品質因數 (Q) 直接影響頻率穩定性——Q 值越高，時鐘信號越準確可靠。振動頻率特性由三個關鍵因素決定：晶體厚度、晶體幾何形狀和切割方法。

厚度對頻率的影響

石英晶體的頻率與晶體的厚度成反比：

薄晶圓：支持更高的振蕩頻率，非常適合高頻應用。

厚晶圓：振動幅度小，抗機械沖擊性能優良

技術突破 ：泛音晶體技術可以使基頻20MHz的芯片通過五次泛音達到100MHz，使中低基頻芯片可以滿足數百兆赫的高頻要求。

芯片形狀和頻率特性

音叉芯片

典型應用：32.768kHz晶振

典型尺寸： 3.2 × 1.5 × 0.8 毫米

溫度特性：-0.04ppm/℃2的拋物線特性

制造工藝：采用光刻技術，達到微米級精度

頻率決定因素：主要取決于叉長（L），長度越長，頻率越高

優點：特別適合低頻精準授時場景

矩形晶圓

頻率范圍：MHz級應用

小型化：從 7.0×5.0毫米 到 1.6×1.2毫米

高頻率：通過倒角邊緣技術，頻率高達 300MHz

低功耗：電流消耗可低至0.5μA

主要特點：便于規模化生產、標準化包裝

頻率決定因素：厚度是主要影響因素

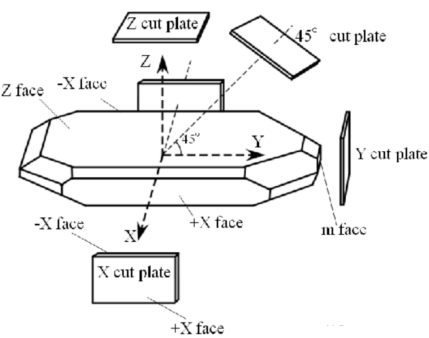

關鍵切削技術對比

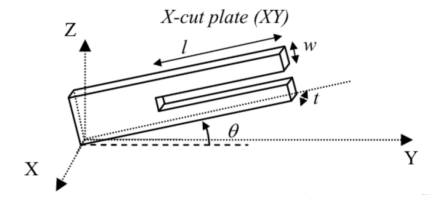

石英晶體的切割角度（在XYZ坐標系中定義）直接影響：

（1）長期老化特性

（2）溫度穩定性

（3）頻率精度

主流切割方法 ：AT切割、BT切割、SC切割、IT切割，以及專門針對音叉晶圓設計的特殊切割工藝，每種切割方式都有各自的性能優勢和適用場景。
