了解晶體振蕩器ESR：您需要了解的封裝尺寸和頻率信息？

等效串聯電阻 (ESR) 是評估器件性能的關鍵參數。晶體振蕩器, ESR值直接反映了諧振狀態下的能量損耗程度。無論是kHz級音叉晶體還是MHz級AT切割晶體，ESR值都受多種因素影響。深入了解ESR、封裝尺寸和工作頻率之間的關系，對于優化電路設計和元器件選擇至關重要。

ESR特征 千赫茲晶體單元

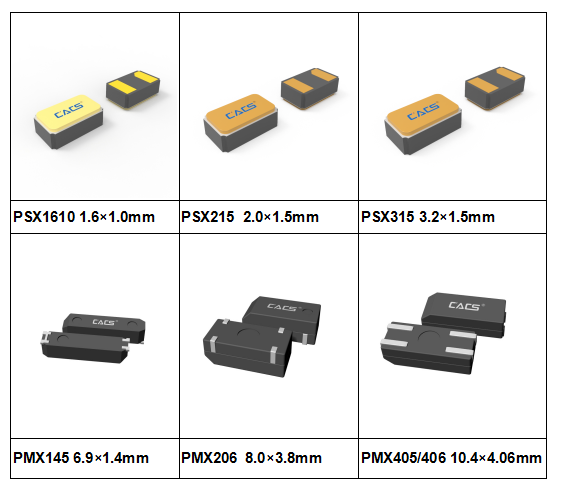

在千赫茲（kHz）頻率范圍內，晶體振蕩器通常采用音叉晶體元件。由于其特殊的振動模式，千赫茲晶體通常具有相對較高的等效串聯電阻（ESR）值。我們的產品數據顯示，千赫茲晶體單元的封裝尺寸與ESR值之間存在明顯的關聯性：

1.6×1.0mm封裝：最大ESR為90 kΩ

2.0×1.5mm封裝：最大ESR為70 kΩ

3.2×1.5mm封裝：最大ESR為70 kΩ

6.9×1.4mm封裝：最大ESR為65 kΩ

8.0×3.8mm封裝：最大ESR為50 kΩ

10.4×4.06mm封裝：最大ESR為50 kΩ

這些 ESR 特性使 kHz 晶體振蕩器在低功耗應用中具有明顯的優勢，使其特別適合需要長電池壽命的物聯網設備和便攜式電子產品。

ESR分析 MHz晶體單元

MHz晶體振蕩器采用AT切割厚度剪切振動模式，其ESR特性呈現更為復雜的規律。根據我們的技術分析，MHz晶體單元的ESR受其封裝尺寸和工作頻率的雙重影響。

對于給定的封裝尺寸，ESR通常會隨著頻率的增加而降低。這主要是因?yàn)楦哳l晶體使用更薄的晶體坯料，從而降低了振動質量，并相對減少了能量損失。然而，具體的ESR值必須同時考慮特定頻率點和封裝尺寸才能確定。

我們的產品線涵蓋從 1.6×1.2mm 到 7.0×5.0mm 的各種封裝尺寸，每個封裝都針對特定的頻率范圍和 ESR 要求進行了優化。

深入的技術原理分析

千赫茲晶體的機制：

音叉晶體的振幅相對較大。封裝尺寸直接影響音叉臂的振動空間和空氣阻尼效果。較大的封裝尺寸能提供更充足的振動環境，減少機械約束，從而有助于降低等效串聯電阻（ESR）。

MHz晶體的機理：

AT切割厚度剪切模式的ESR特性更為復雜。除了封裝尺寸的影響外，工作頻率也成為決定ESR值的關鍵因素。由于高頻晶體具有更薄的晶體坯料和優化的電極設計，因此通常能實現更低的ESR值。這種頻率與ESR之間的反比關系是兆赫茲晶體振蕩器的一個關鍵特性。

專業應用選擇指南

千赫茲晶體的選擇策略：

超低功耗器件（例如智能手表、物聯網傳感器）：優先選擇 1.6×1.0mm 或 2.0×1.5mm 封裝。

工業控制和汽車電子：建議采用 3.2×1.5mm 及更大的封裝尺寸。

高精度定時模塊：選擇更大的封裝尺寸，例如 8.0×3.8mm，以獲得更好的穩定性。

MHz晶體的選擇策略：

有必要詳細了解特定頻率點的 ESR 特性。

全面考慮封裝尺寸與工作頻率之間的關系。

根據應用場景的功耗和穩定性要求，選擇合適的ESR范圍。

技術發展趨勢

隨著電子產品向多功能化和小型化方向發展，晶體振蕩器技術也在不斷創新。在千赫茲（kHz）頻段，我們正在開發更小的封裝技術，以在保持低功耗特性的同時進一步縮小尺寸。在兆赫茲（MHz）頻段，技術研發的重點在于支持更高的頻率和更優的等效串聯電阻（ESR）性能，同時保持更小的尺寸。

系統級封裝（SiP）技術在兩個頻率范圍內均展現出巨大的潛力。通過將振蕩電路與晶體諧振器集成，可以優化整體ESR特性。我們致力于通過持續的技術創新，提供更精確的頻率控制解決方案。

結論

晶體振蕩器的ESR特性是由封裝尺寸、工作頻率和晶體坯料設計等因素共同決定的。對于kHz晶體，ESR主要受封裝尺寸的影響；而對于MHz晶體，則必須同時考慮封裝尺寸和工作頻率之間的復雜相互作用。

正確理解ESR有助于工程師在項目開發過程中做出更準確的元件選型決策。我們建議仔細評估具體應用的需求，并根據工作頻率和封裝要求選擇最合適的晶體振蕩器產品。
