16兆赫 晶體振蕩器 時鐘源是電子電路中最常用的頻率控制元件之一，為單片機、通訊模塊以及嵌入式系統提供精準的時鐘信號。作為時序控制的核心元件，它的穩定性直接影響著整個系統的可靠性。 浙江一晶科技股份有限公司 （A-Crystal）專業生產各種16.000MHz石英晶體振蕩器，產品涵蓋各種封裝尺寸和溫度等級。
16MHz晶振封裝類型
封裝尺寸直接影響晶振PCB布局、散熱性能和機械穩定性。主流封裝包括：

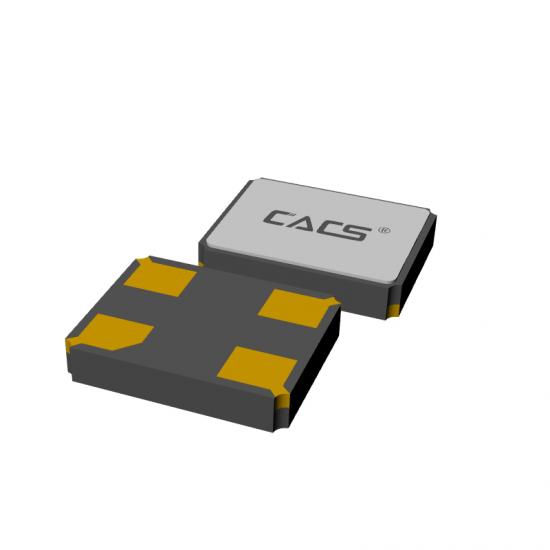

1. 3225封裝（3.2mm×2.5mm） 表面貼裝型
- 適用場景：空間受限設計（物聯網設備、可穿戴產品）
- 特征 ：
- 超薄設計（0.8毫米高）
- 頻率穩定度±10ppm~±30ppm
- 適用于高密度PCB布局
2. 5032封裝（5.0mm×3.2mm） 表面貼裝型
- 適用場景：工業控制、汽車電子
- 特征 ：
- 優異的溫度穩定性
- 工作溫度范圍廣（-40℃~+125℃）
- 更高的功率處理能力
3. 7050封裝（7.0mm×5.0mm） 表面貼裝型
- 適用場景：高可靠性系統（5G設備、醫療電子）
- 特征 ：
- 優異的抗老化性能
- 低相位噪聲，適合射頻應用
- 可用于恒溫晶體振蕩器（OCXO）設計

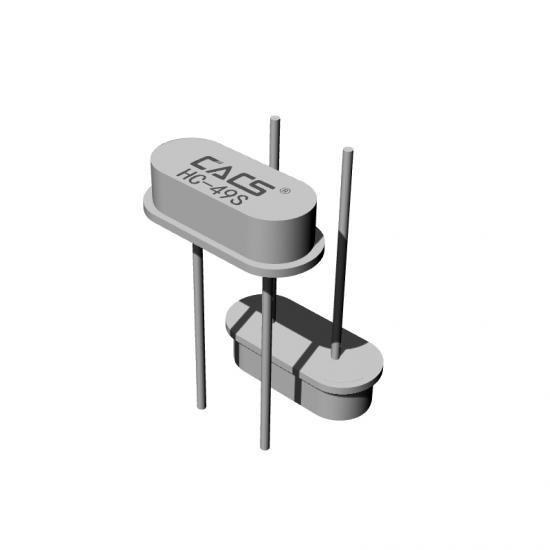

4. HC-49/S套裝
- 適用場景：傳統設備、測試儀器
- 特征 ：
- 在原型開發階段易于更換
- 大批量采購成本優勢明顯

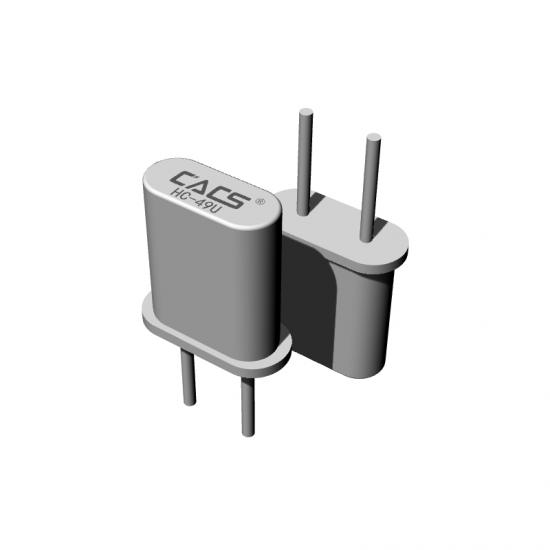

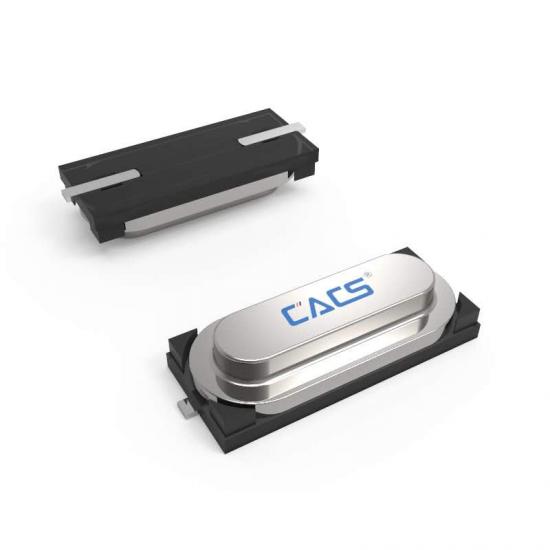

5. 其他套餐：HC49U 包裹，HC-49SMD/SSMD 包裹等
16.000MHz晶體振蕩器關鍵參數
選擇時需要關注的參數：
| 范圍 | 典型值 | 重要性 |
| 頻率容差 | ±10ppm 至 ±50ppm | 影響計時準確性 |
| 負載電容（CL） | 8pF、12pF、18pF、20pF | 必須匹配電路設計 |
| ESR（等效串聯電阻） | 50Ω至100Ω | 影響振蕩器啟動 |
| 工作溫度 | -20°C 至 +70°C（商用） | 對于惡劣環境至關重要 |
| -40°C 至 +85°C（工業級） | ||
| 老化率 | ±3ppm/年 | 長期穩定性 |
負載電容的重要性
16MHz晶振需要外部匹配電容（C1&C2）來穩定振蕩。實際負載電容計算公式為：
- 如果規范要求CL=18pF，建議使用C1=C2=36pF（假設雜散電容為3pF）
- 錯誤的電容值將導致頻率偏差或無法振蕩
16MHz晶體振蕩器的典型應用
1. 微控制器（MCU）和嵌入式系統
- 為STM32、AVR、PIC、ESP系列提供系統時鐘
- 確保UART、SPI、I2C等通信接口的時序準確性。
2.無線通信模塊
- Wi-Fi（ESP8266/ESP32）、藍牙（nRF）、Zigbee 等射頻模塊的參考時鐘源。
- 低抖動晶體振蕩器可以顯著提高射頻信號質量
3.工業和汽車電子
- CAN總線、工業以太網PHY、車輛ECU等關鍵系統
- 通過AEC-Q200認證的汽車級晶體振蕩器解決方案
4.消費電子產品
選擇A-Cryatal 16MHz晶體振蕩器的優勢
- 高精度選項（±10ppm 可用）
- 全系列封裝（3225/5032/7050/HC-49）
- 工業/汽車溫度范圍（-40°C~125°C）
- 低功耗設計（適用于電池供電的設備）
16MHz晶振是現代電子系統的“心臟”。其封裝選擇、負載電容匹配、溫度特性等直接影響系統性能。工程師在設計物聯網、工業控制或汽車電子產品時，必須謹慎選擇。
浙江一晶科技股份有限公司提供高可靠性16.000MHz晶振，廣泛應用于各行各業。歡迎索取樣品！如果您需要特殊頻率、更高精度或其他定制需求，請聯系技術團隊：market@acrystals.com 或訪問官網： [www.acrystals.com](http://www.acrystals.com)
