32.768KHz晶體振蕩器的工作原理

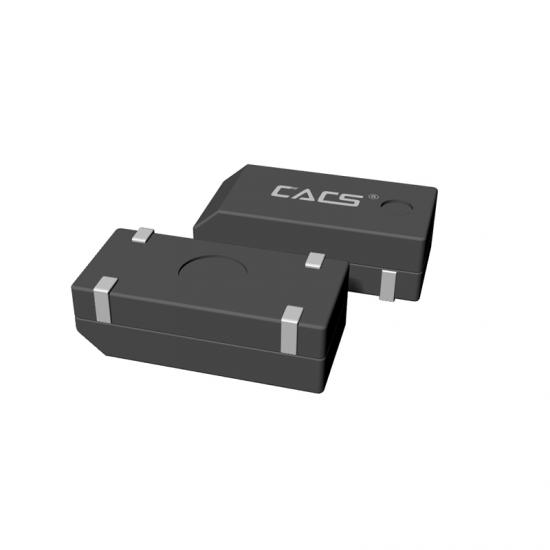

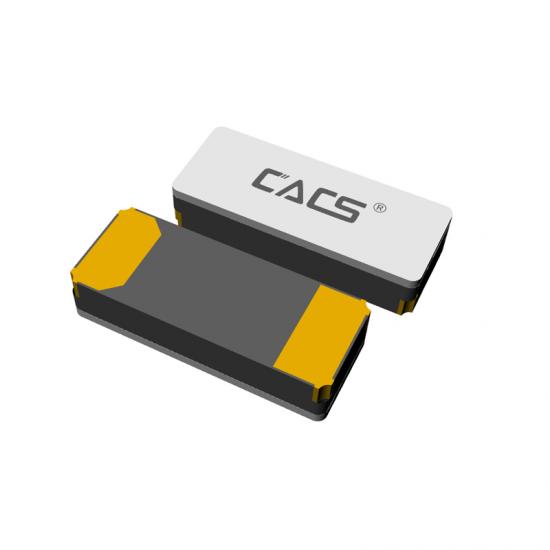

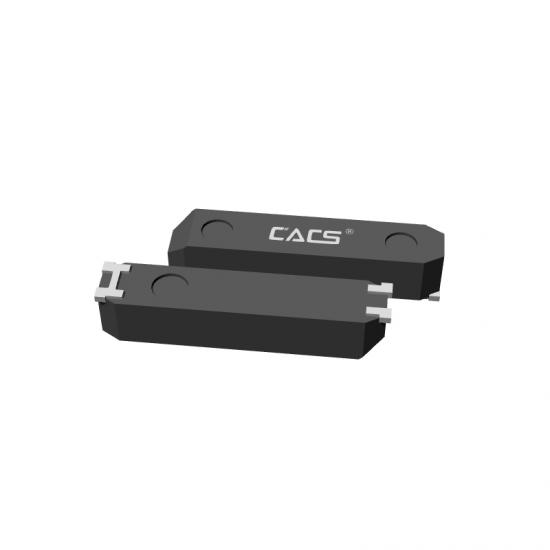

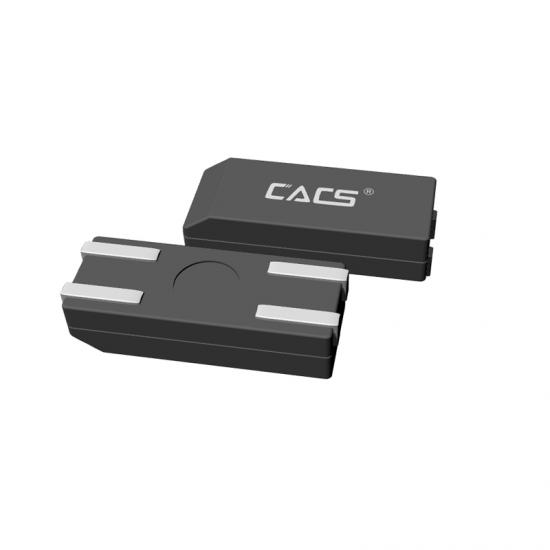

32.768KHz水晶 是一種常用的時鐘源，尤其是在電子設備中。該晶體通常用于實時時鐘（RTC）和計時應用中，例如手表，鬧鐘，溫度計，計步器等。

工作原則：

32.768KHz晶體振蕩器 是一種通過共振現象產生穩定頻率的振蕩器。它通常由石英晶體和相關電路組成。

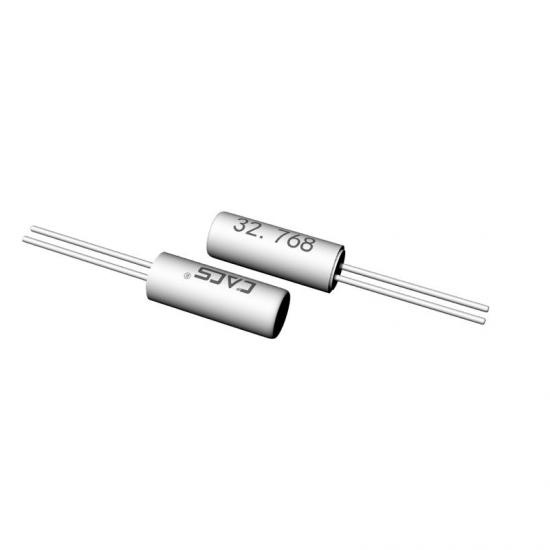

1。石英水晶： 石英晶體 是晶體振蕩器的關鍵組成部分。它是具有高晶格結構和穩定機械性能的材料。晶體的形狀可以是圓柱形的，或者兩側都帶有電極，薄片更常見。石英晶體的大小決定了振蕩頻率的穩定性。

2。振蕩電路：振蕩電路將石英晶體驅動到共振點，并提供反饋以保持振蕩的穩定性。振蕩電路通常由放大器，反饋網絡和補償電路組成。

- 放大器：放大器負責增強晶體振蕩器的信號，以抵消振蕩電路和外部負載引起的阻尼。

- 反饋網絡：反饋網絡將晶體振蕩器的一部分輸出信號饋回放大器，以保持振蕩的穩定性。此反饋以特定頻率增強并在其他頻率下減弱，因此振蕩器僅在諧振頻率下振蕩。

- 補償回路：補償電路用于補償溫度，電源電壓和晶體老化對振蕩頻率的影響。可以通過組合溫度傳感器和專用電路來實現它。

振蕩器起作用后，石英晶體將通過振蕩電路以32.768kHz的頻率生成穩定的振蕩信號。該信號可用于通過頻率分隔線后驅動與時間相關的電子設備，例如RTC。

應該注意的是，選擇了32.768KHz晶體振蕩器的頻率，因為它是2至15個功率，并且可以輕松地除以2的倍數以產生較低的頻率時鐘信號。
